Schwenk OD塞規式內徑量儀

OD柱塞規是一款機械型、兩點接觸式內徑測量系統，適合于手動和自動測量。每一個測量規都是根據的直徑和相應的公差特別訂做。

OD柱塞規可以訂做的尺寸從1.6到800mm，除了測直徑外，也可以檢測直徑的外形，如真圓度和圓柱度，柱塞規測量值的顯示，通過顯示表顯示，顯示表可先用機械表、數顯表或電子探頭。

優點：

• 操作簡單




• 測量快速

• 大的測量穩定性




• 穩定可靠的測量儀器

• 想要取得快速及可靠的測量結果時，OD柱塞規是理想的選擇：




• 直接用于加工機床上

• 用于初檢或檢查




• 用于試驗室內的精密測量


功能：

• 對中

      在孔內測量時，OD柱面的表面線與測量儀自動對中。OD柱面的長度根據直徑的大小選定，以獲取理想的對中效果。

• 測量行程的轉移

  帶有測量觸點的探頭置于柱塞規中。探頭被錐形的測針分開，測針的材質為耐磨擦的鎢鋼。

與被測物的測量觸點移動，將移動量轉移錐形測針，隨著測針的移動，移動量會直接在與之接觸的顯示表上顯示出來。錐形測針通過精密磨削加工而成，很好的保證的測量精度。

適用于各種孔徑的開口型OD塞規

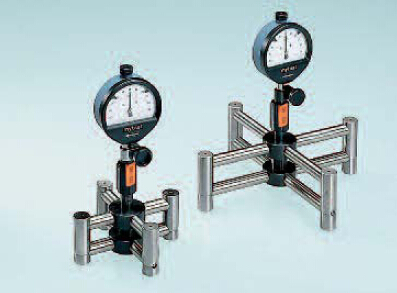

直徑≥130mm的十字測頭，用于定位肩部或與深度限位器一起測量

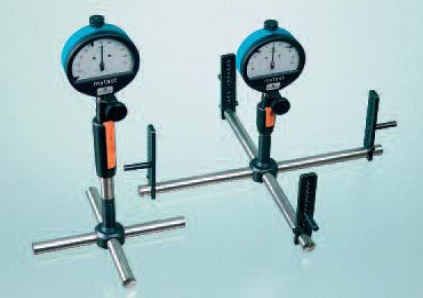

十字測頭（帶滾軸），直徑≥130mm，用于通孔或深孔

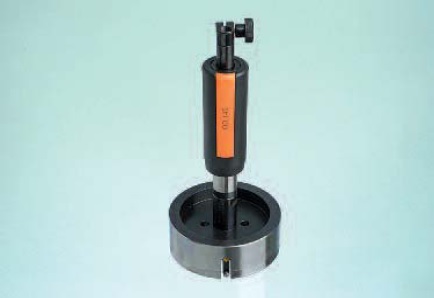

 直徑60mm的OD測頭

OD特殊測頭

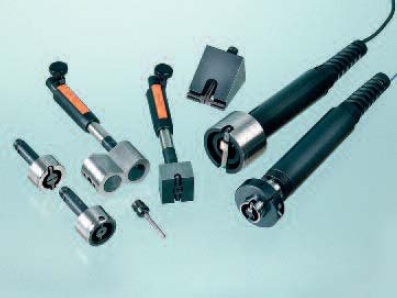

集成電感測頭，直徑≥25mm，觸電和/或測頭使用Delrin塑料材質，用于易刮傷，拋光的工件；紅寶石、陶瓷、金剛石或鍍鉻觸點；兩個或多個測量軸，用于平面平行距離測量的特殊測頭。

Typ A :

標準套筒

Typ B :

用于通孔

No. 3010 0002: ? 6.1 – 9.0mm: h=6mm

No. 3010 0002: ? 9.0 – 12.0mm: h=10mm

Typ C :

用于盲孔
